Wapening Staal reduceren in waterkerende beton constructies

Gebruik Zelfhelend Beton om tijdelijk grotere scheurwijdtes te accepteren en verminder tot wel 40% in krimpwapening

De Studie Case

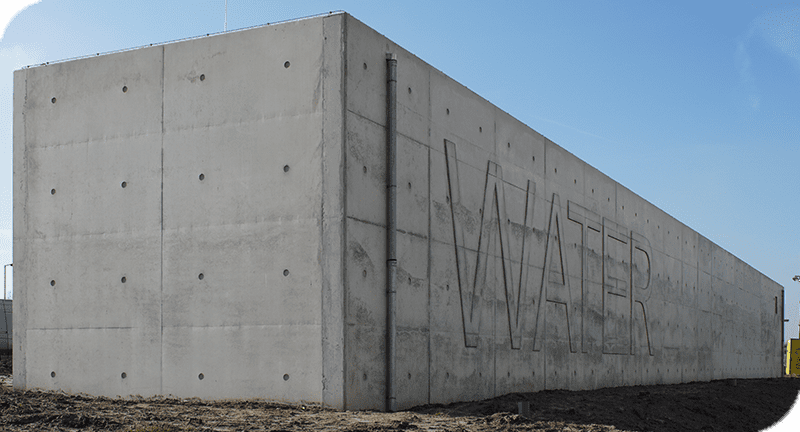

In opdracht van het Rotterdamse Havenbedrijf is Basilisk Self-Healing Agent gebruikt voor een betonconstructie om bluswater op te slaan. De wanden zijn belast met 5 meter hydrostatische druk, terwijl deze slechts een dikte van 350 mm hebben. De constructie is geclassificeerd als waterdichtheidsklasse 1 waarbij lekkagetolerantie zeer beperkt is.

Wapening & scheurwijdte

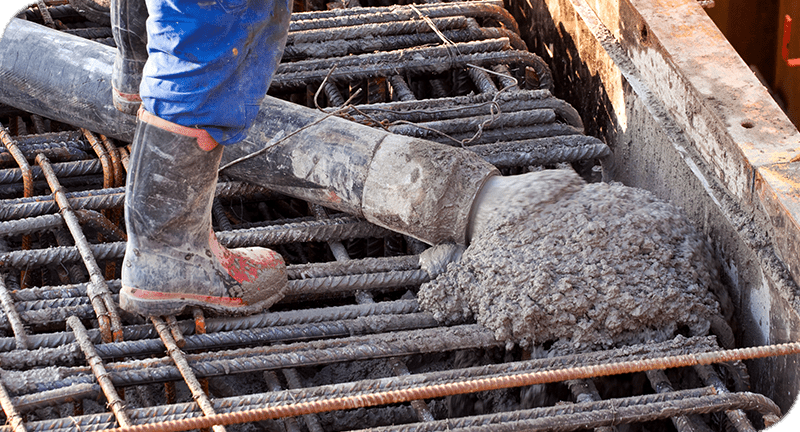

Om de scheurbreedtes te beheersen die lekkage beperken, is meestal een grote hoeveelheid krimpwapening nodig. Wanneer er gekozen wordt voor beton met Healing Agent, krijgt het beton zelf-helende eigenschappen. Hierdoor is het mogelijk om tijdelijk grotere scheuren te accepteren, aangezien deze binnen enkele weken waterdicht zijn afgedicht. Deze grotere scheurwijdtes zijn gebaseerd op duurzaamheidseisen en daarom voldoet het ontwerp nog steeds aan voorschriften en normen. Met deze aanpak kan het staal dat nodig is voor krimpwapening aanzienlijk worden verminderd.

Minder staal, CO2 & kosten

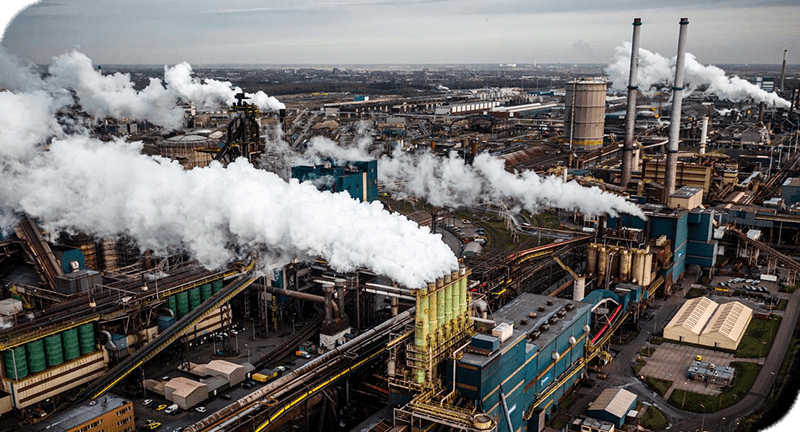

Staal is een van de grootste veroorzakers van de CO2-uitstoot van een betonconstructie. Vermindering van wapening zal niet alleen een positief effect hebben op de kostenreductie, maar zal ook de CO2-footprint van de constructie verkleinen en bijdragen aan een groenere toekomst.

Beton zichzelf laten repareren

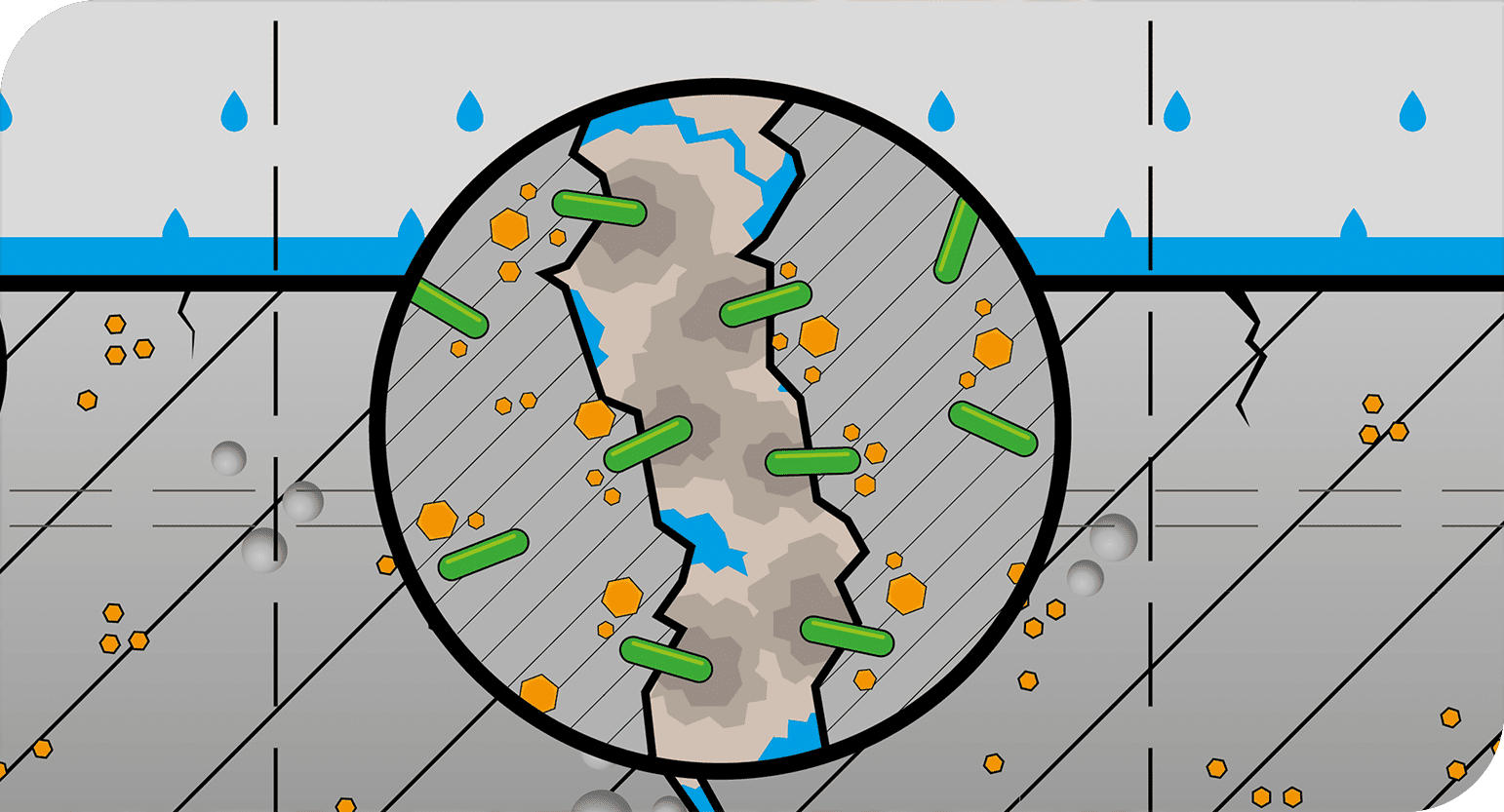

Met Basilisk Healing Agent wordt het vermogen van het beton om zichzelf te genezen sterk verbeterd. De bacteriën in de Healing Agent worden geactiveerd door water en gaan kalksteen produceren. Dit dicht scheuren af en maakt de constructie waterdicht. Dit maakt de stalen wapening op zijn beurt veel minder gevoelig voor corrosie.

De studiecase

In opdracht van het Rotterdamse Havenbedrijf is Basilisk Self-Healing Agent gebruikt voor een betonconstructie om bluswater op te slaan. De wanden zijn belast met 5 meter hydrostatische druk, terwijl deze slechts een dikte van 350 mm hebben. De constructie is geclassificeerd als waterdichtheidsklasse 1 waarbij lekkagetolerantie zeer beperkt is..

Wapening & scheurwijdte

Om de scheurbreedtes te beheersen die lekkage beperken, is meestal een grote hoeveelheid krimpwapening nodig. Wanneer er gekozen wordt voor beton met Healing Agent, krijgt het beton zelf-helende eigenschappen. Hierdoor is het mogelijk om tijdelijk grotere scheuren te accepteren, aangezien deze binnen enkele weken waterdicht zijn afgedicht. Deze grotere scheurwijdtes zijn gebaseerd op duurzaamheidseisen en daarom voldoet het ontwerp nog steeds aan voorschriften en normen. Met deze aanpak kan het staal dat nodig is voor krimpwapening aanzienlijk worden verminderd.

Minder staal, CO2 & kosten

Staal is een van de grootste veroorzakers van de CO2-uitstoot van een betonconstructie. Vermindering van wapening zal niet alleen een positief effect hebben op de kostenreductie, maar zal ook de CO2-footprint van de constructie verkleinen en bijdragen aan een groenere toekomst.

Beton zichzelf laten repareren

Met Basilisk Healing Agent wordt het vermogen van het beton om zichzelf te genezen sterk verbeterd. De bacteriën in de Healing Agent worden geactiveerd door water en gaan kalksteen produceren. Dit dicht scheuren af en maakt de constructie waterdicht. Dit maakt de stalen wapening op zijn beurt veel minder gevoelig voor corrosie.

Berekening Input

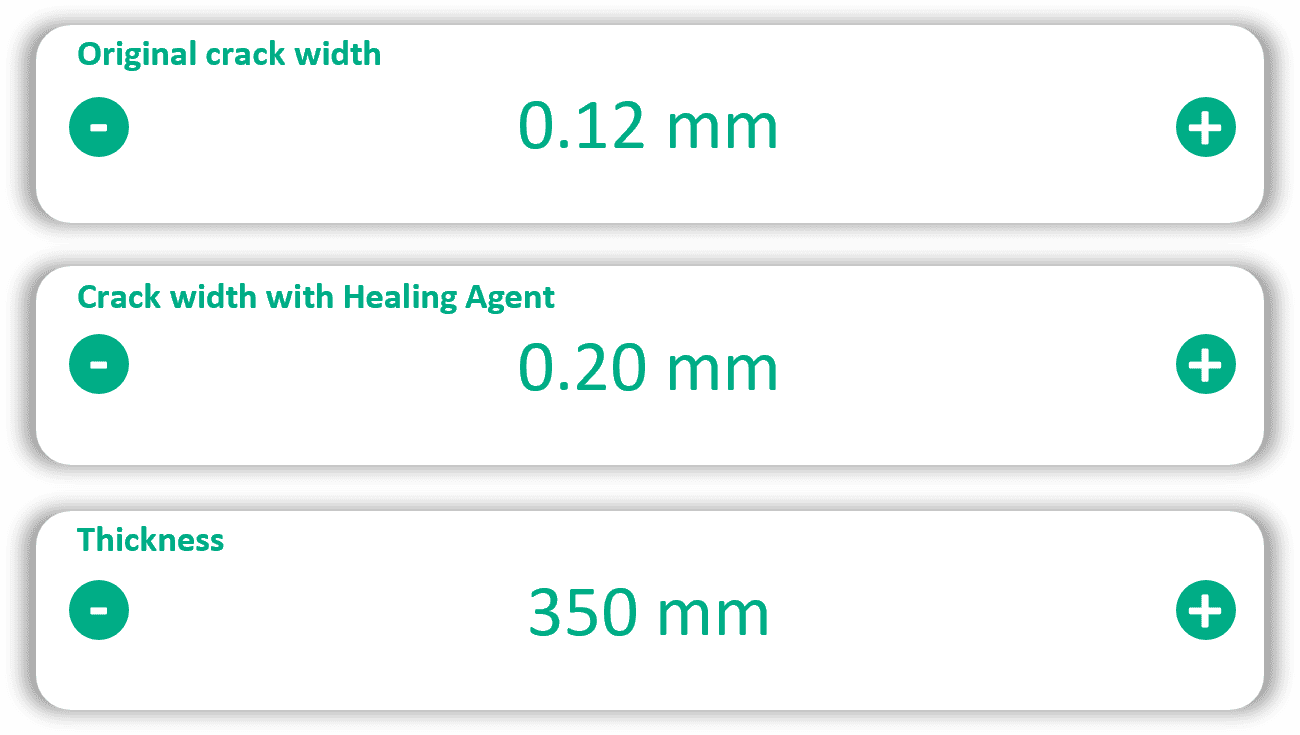

Een indicatie van de mogelijke reductie van krimpwapening in deze case studie kan worden berekend met behulp van onze tool. Door een aantal projectparameters in te voeren kan worden getoond wat het verschil in wapening is en hoeveel CO2 er wordt bespaard. In de 3 vakken rechts worden enkele van de invoerparameters weergegeven, zoals de oorspronkelijke ontwerpscheurbreedte en de grotere scheurbreedte met Basilisk Self-Healing Agent.

Berekening input

Een indicatie van de mogelijke reductie van krimpwapening in deze case studie kan worden berekend met behulp van onze tool. Door een aantal projectparameters in te voeren kan worden getoond wat het verschil in wapening is en hoeveel CO2 er wordt bespaard. In de 3 vakken hier onder worden enkele van de invoerparameters weergegeven, zoals de oorspronkelijke ontwerpscheurbreedte en de grotere scheurbreedte met Basilisk Self-Healing Agent.

Berekening output

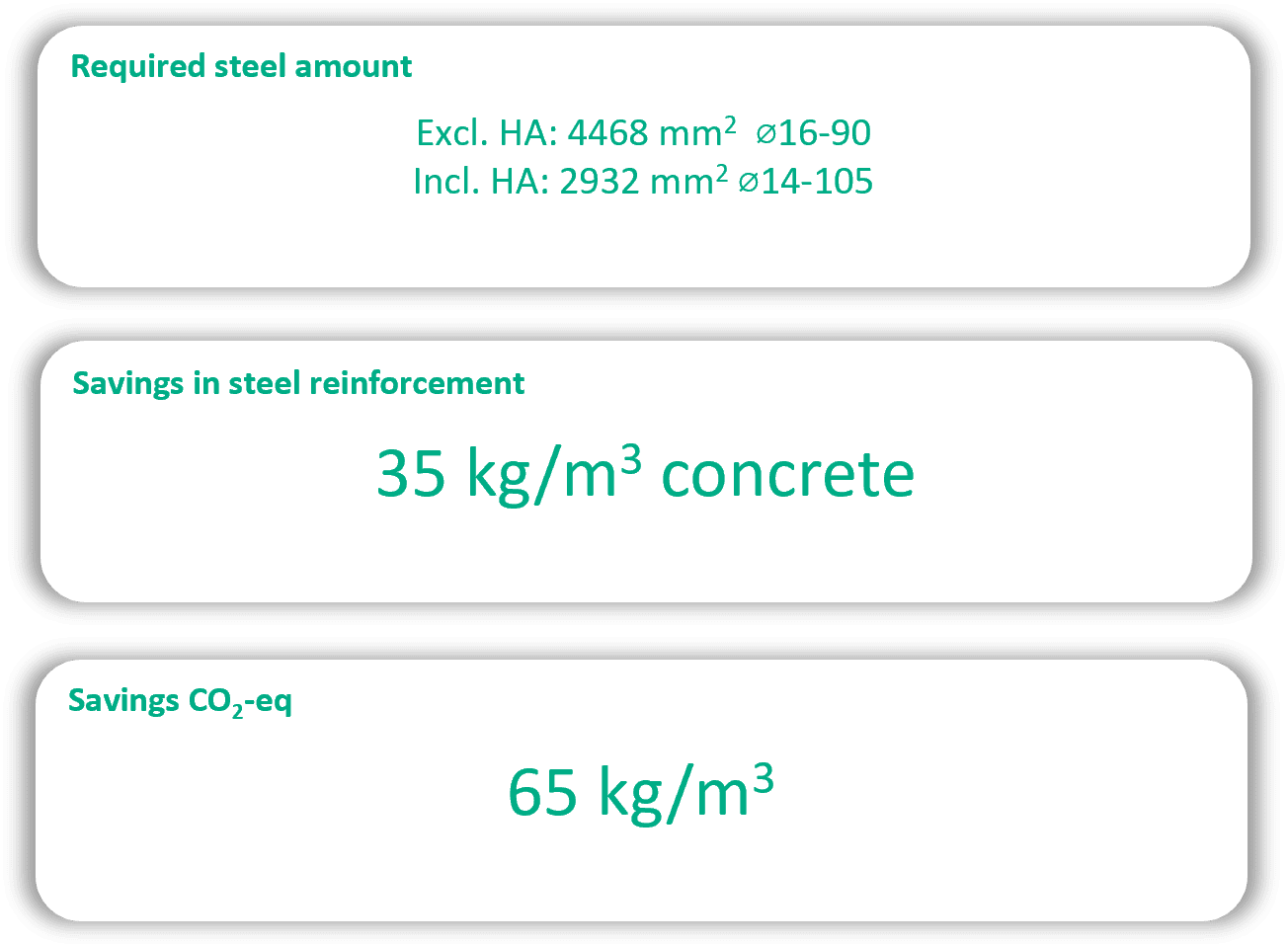

De afbeelding aan de linkerkant toont de berekeningsresultaten, de hoeveelheid krimpwapening die nodig is voor beide scenario’s. Ook de verschillen in kilogram staal en de bespaarde CO2-eq-uitstoot worden getoond.

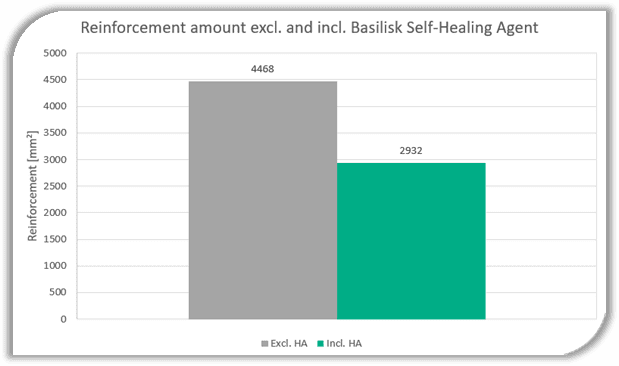

40% aan staal reductie is mogelijk door Healing Agent

Berekening output

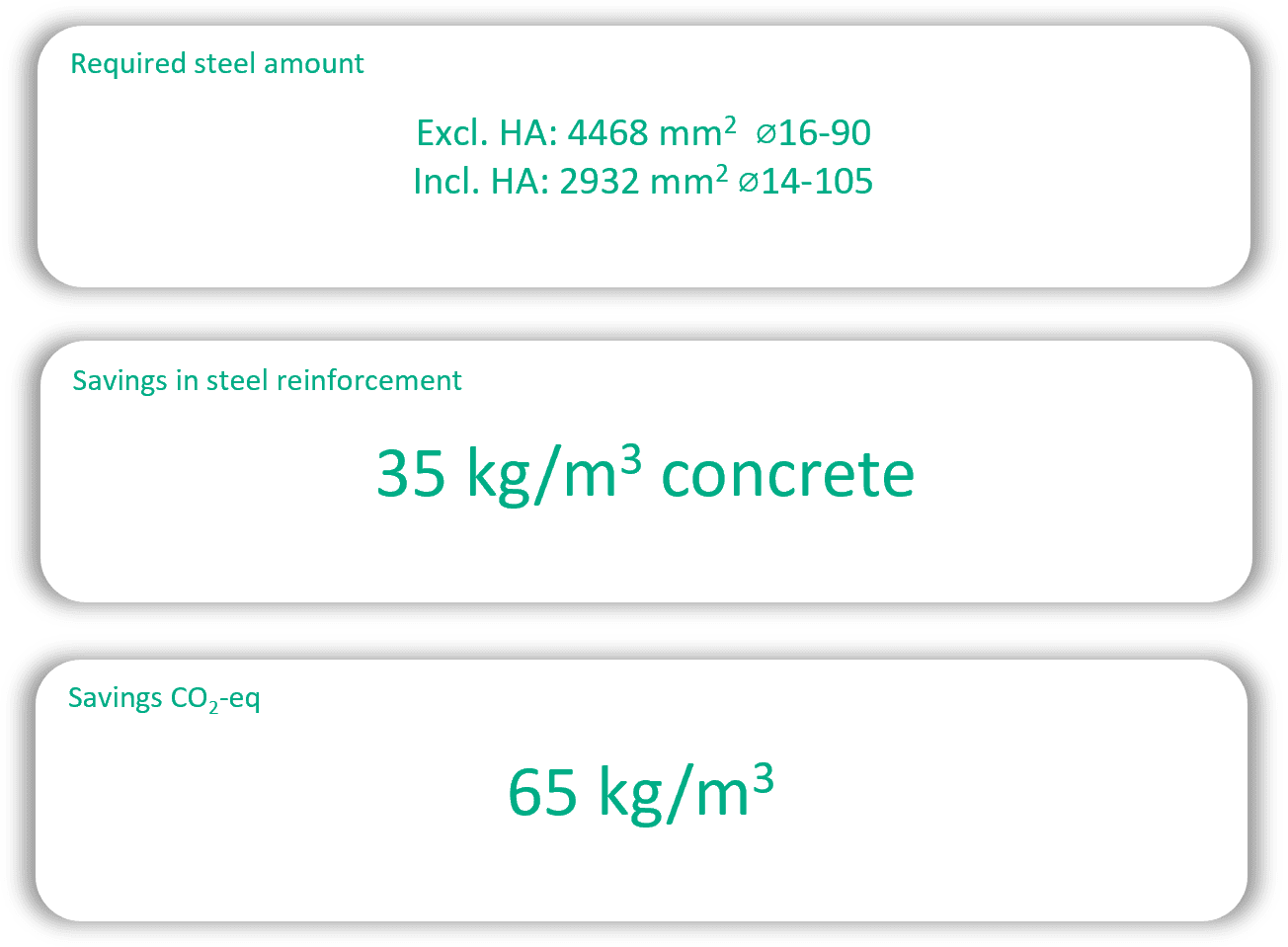

De afbeelding hierboven toont de berekeningsresultaten: de hoeveelheid krimpwapening die nodig is voor beide scenario’s. Ook de verschillen in kilogram staal en de bespaarde CO2-eq-uitstoot worden getoond.

40% aan staalreductie is mogelijk door Healing Agent

De rekentool

We hebben een formule voor de scheurbreedte toegepast op basis van de fundamentele bindingseigenschappen van wapeningsstaal.

Benieuwd wat u kunt besparen voor uw project? Neem contact met ons op en een van onze engineers bespreekt graag met u de mogelijke besparingen voor uw project.
